USB Type-C接口靜電和電磁干擾保護設計方案
發表日期：2020-11-23來源：www.dpxe.cn瀏覽：2717

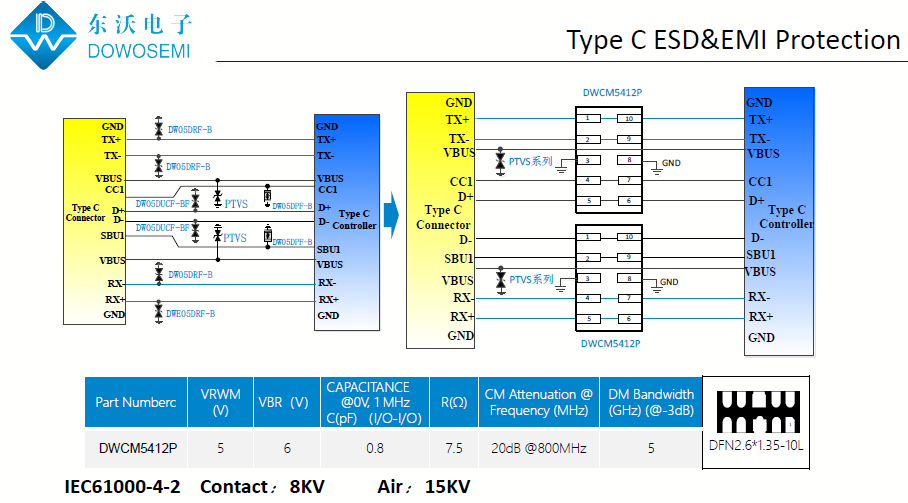

USB接口有三種不同外觀的接口，即Type-A、Type-B、 Type-c，其中Type-C擁有比Type-A和Type-B小得多的體積，是最新的USB接口外形標準。USB Type-C接口的設計亮點更加纖薄、傳輸速度更快、數據傳輸速率更高、電力傳輸更強悍（最高100W）、支持雙面插入、技術兼容性更好、支持熱插拔動作。都知道，USB Type-C接口的熱插拔動作，使其更容易受到人體靜電ESD的損害，給其內部的高集成芯片帶來威脅。為此，為了解決USB Type-C接口靜電和電磁干擾的問題，結合實際需求，東沃電子技術設計了一套USB Type-C接口靜電和電磁干擾保護方案：
防護標準：
IEC61000-4-2 ： 15KV (air) ；8KV (contact)；
保護器件：
DWCM5412P-TVS二極管陣列（ESD靜電保護二極管）：低漏電流、反應速度快（nS級）、極間電容小、可靠性高、滿足對Type-C的高速傳輸要求等特性，被廣泛應用于安防監控、網絡通訊、汽車電子、工業控制等領域的信號接口ESD靜電防護。ESD靜電保護二極管DWCM5412P參數特性：DFN2.6*1.35-10L封裝，工作電壓5V，擊穿電壓6V，結電容0.8pF。想了解更多有關USB Type-C接口靜電和電磁干擾方案和ESD靜電保護二極管DWCM5412P更多信息，可與東沃技術或產品經理溝通交流：136 7581 6901（微信同號）朱經理
