DC 12V系統拋負載測試防護解決方案設計圖及TVS二極管選型指南

發表日期:2023-07-12來源:www.dpxe.cn瀏覽:2393


汽車有12V和24V供電系統之分,12V供電系統主要是應用于小轎車,24V供電系統主要應用于客車、貨車、貨車。汽車,一款與生命息息相關的產品,其穩定性、可靠性和安全性是我們所有人都要關注、重視的問題,尤其是汽車電子系統設計工程師。為了保障汽車的穩定性、可靠性和安全性,國際標準化組織制定了一系列的標準(比如ISO 16750標準、ISO 7637-2標準)為汽車安全保駕護航,讓汽車廠商及供應商在這一系列標準下設計、生產出高可靠性的汽車電子產品。

眾所周知,汽車供電系統輸出極其復雜,很容易受到溫度、工況等條件的影響。汽車供電環境中所有的瞬態浪涌過壓現象,其中拋負載(Load Dump)瞬態浪涌過壓現象是一個需要高度重視的電氣危害。那么,如何確保汽車電子產品順利通過ISO 16750、ISO 7637-2拋負載測試要求呢?關于DC 24V系統汽車過拋負載測試及保護解決方案,在上一期,TVS二極管廠家東沃電子就科普分享過。接下來,東沃電子要科普分享的是:汽車DC 12V系統拋負載測試防護解決方案設計圖。

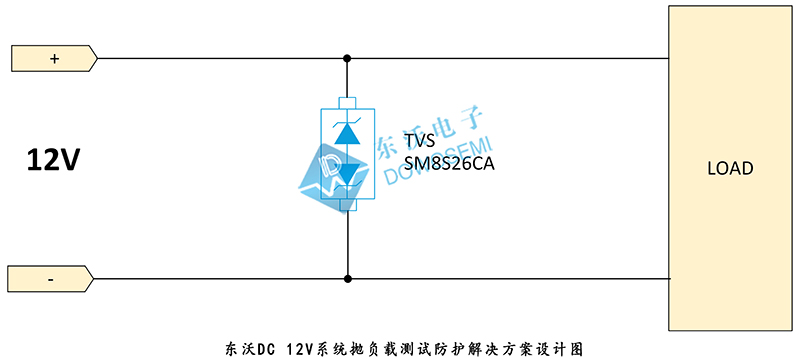

DC 12V系統拋負載測試防護解決方案設計圖

DC 12V系統拋負載測試防護解決方案設計圖.jpg

DC 12V系統拋負載測試防護解決方案說明

從圖中可知,東沃電子技術推薦選用一顆汽車級TVS二極管SM8S26CA,雙向貼片、通過AEC-Q 101認證、峰值脈沖功率6600W、工作電壓26V、最大鉗位電壓42.1V、峰值脈沖電流157A、DO-218AB封裝,非常適合汽車DC 12V供電系統拋負載防護,是一顆非常成熟、穩定、高可靠性的汽車品質TVS管。從目前應用來看,TVS二極管SM8S26CA可通過如下測試等級:

ISO 7637-2 P5a(Us=87V、Td=400ms、Ri=0.8Ω)

對于DC 12V供電系統過拋負載測試,東沃電子技術還推薦以下TVS保護器件型號,對應型號測試等級如下:

1)TVS管保護器件LDP24CA:雙向直插、通過AEC-Q101認證、峰值脈沖功率6000W、工作電壓24V、最大鉗位電壓38.9V、峰值脈沖電流154A、R-6封裝,可通過如下測試等級:

ISO 7637-2 P5a(Us=87V、Td=400ms、Ri=2Ω)

2)TVS管保護器件6.6SMDJ26CA:雙向貼片、通過AEC-Q101認證、峰值脈沖功率6600W、工作電壓26V、最大鉗位電壓42.1V、峰值脈沖電流156.8A、SMC(DO-214AB)封裝,可通過如下測試等級:

ISO 7637-2 P5a(Us=87V、Td=300ms、Ri=2Ω)

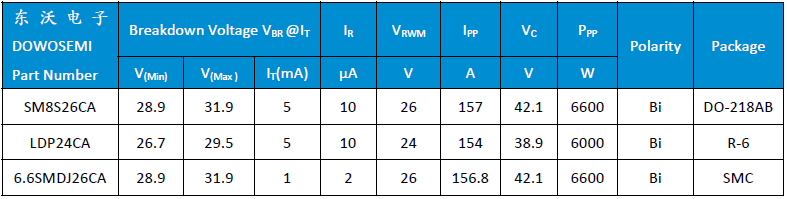

DC 12V系統拋負載TVS二極管防護器件參數

DC 12V系統拋負載測試防護專用TVS二極管SM8S26CA、LDP24CA、6.6SMDJ26CA參數,查看東沃電子“TVS-SM8S Series Datasheet”、“TVS-LDP Series Datasheet”、“TVS-6.6SMDJ Series Datasheet”產品規格書可知:

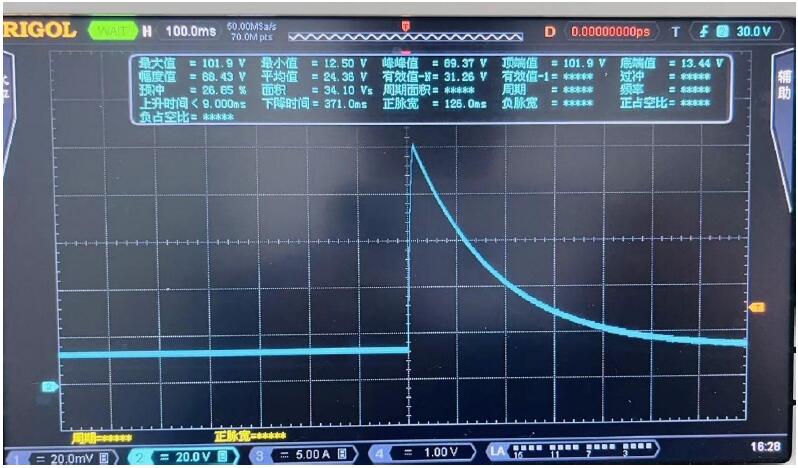

拋負載測試前圖形如下:

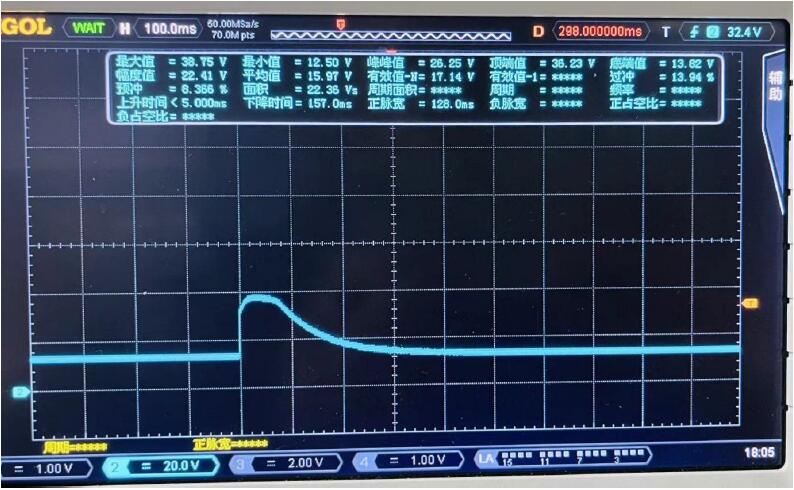

TVS管保護器件輸入脈沖后圖形如下:


以上是東沃汽車DC 12V系統拋負載測試保護解決方案圖及TVS管保護器件選型推薦介紹,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管SM8S26CA、LDP24CA、6.6SMDJ26CA,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
