HDMI接口靜電浪涌防護，為電腦安全護航
發表日期：2020-06-16來源：www.dpxe.cn瀏覽：2422

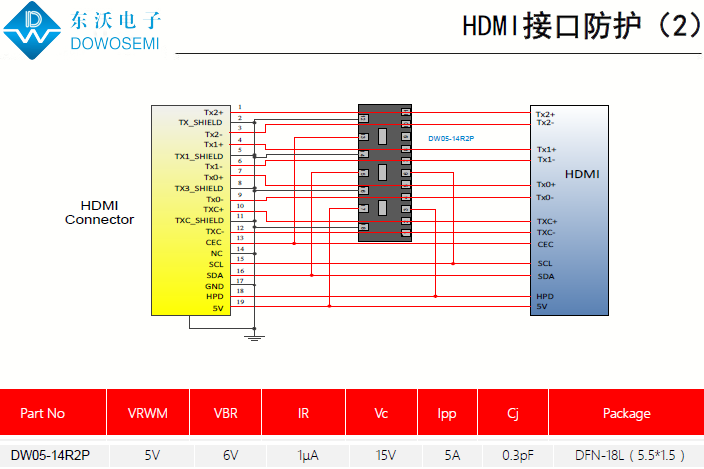

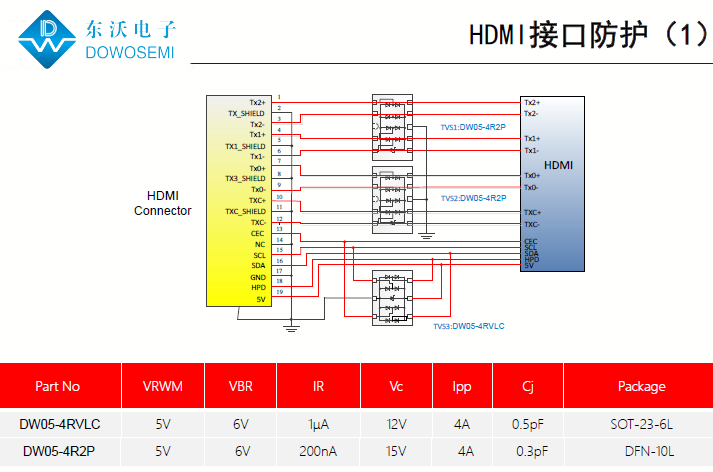

針對電腦系統應用中的HDMI接口保護，東沃電子技術深有研究，并且能夠根據客戶的需求設計HDMI接口靜電浪涌防護方案。接下來，分享其中2個HDMI靜電保護方案，如下圖：
從HDMI接口靜電浪涌防護方案圖中可以看出，電路保護器件選用了東沃電子研發、生產、銷售的低電容TVS二極管陣列DW05-4RVLC（SOT-23-6L封裝，結電容0.5pF）、DW05-4R2P（DFN-10L封裝，0.3pF）、DW05-14R2P（DFN-18L封裝，結電容0.3pF）。HDMI靜電防護方案符合IEC61000-4-2 等級4，靜電接觸放電8KV，空氣放電15KV。
想了解更多有關PC系統應用中的HDMI接口靜電浪涌防護方案、低電容TVS二極管陣列型號、參數、特性、規格書及應用，歡迎與東沃工程師溝通交流：136 7581 6901（微信同號）朱工！
