RJ45千兆以太網接口ESD靜電浪涌保護方案圖
發表日期：2020-05-29來源：www.dpxe.cn瀏覽：5947

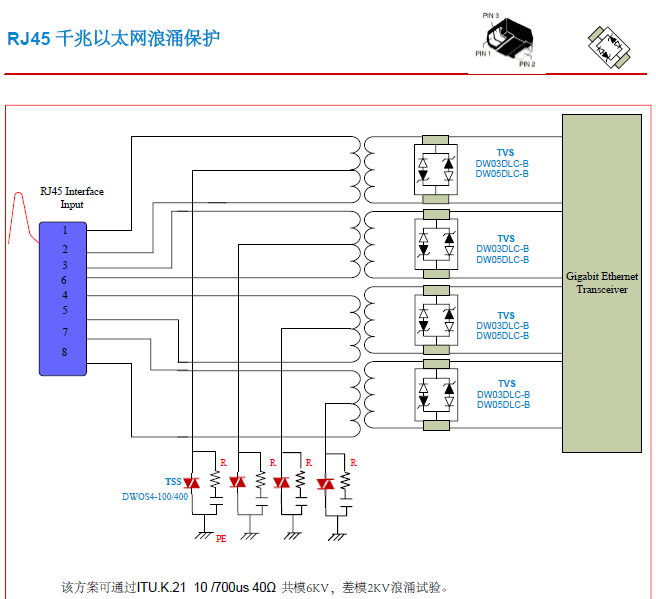

RJ45千兆以太網接口ESD靜電浪涌保護方案圖，如下：
從RJ45千兆以太網接口ESD靜電浪涌保護設計方案圖可以看出，電路保護器件選用了ESD靜電保護二極管DW03DLC-B、DW05DLC-B和半導體放電管DWOS4-100/400。該方案可通過ITU.K.21 10 /700us 40Ω 共模6KV，差模2KV浪涌試驗。有關電路保護器件參數和說明書，可向東沃電子索取！想了解更多有關RJ45千兆以太網口ESD靜電保護方案設計，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
