IEEE1394接口ESD靜電保護方案
發表日期：2020-05-29來源：www.dpxe.cn瀏覽：1199
IEEE1394接口，指的是蘋果公司開發的串行標準，又稱為火線接口（firewire）。IEEE1394接口支持外設熱插拔，可為外設提供電源，省去了外設自帶的電源，能連接多個不同設備，支持同步數據傳輸。

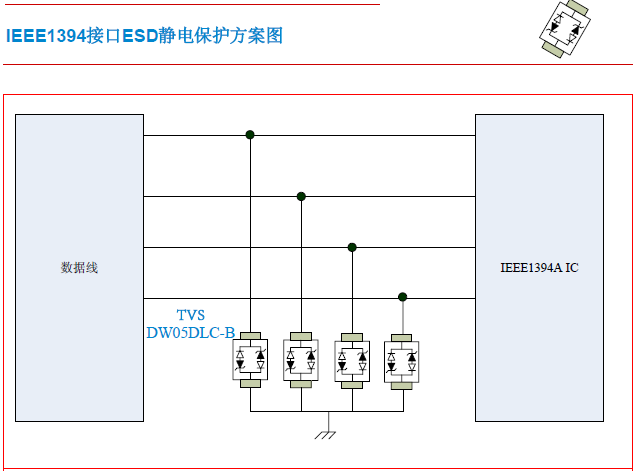

IEEE 1394接口使用低電壓差分信號系統（工作電壓介于1.20V至2.00V之間），最大數據傳輸率為400 Mbps（1394a）至1600 Mbps（1394b）。到達該數據傳輸率范圍時，應最小化抑制器的電容量。 此時需避免受到ESD影響的信號線路包括：TPA+、TPA-、TPB+和TPB-。 同時也需要防止30VDC電源總線受到ESD和過電流的危害。為此，針對IEEE1394接口ESD靜電保護，東沃電子技術設計了一份IEEE1394接口靜電保護方案圖：
在方案中，選用了東沃電子自主研發、生產、銷售的TVS二極管陣列（ESD靜電保護二極管）DW05DLC-B，有關器件DW05DLC-B參數和說明書，可向東沃電子索取！想了解更多有關IEEE1394接口ESD靜電保護方案設計，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
