一、應用背景

1）RS485/232走線很長，易有過壓現象；

2）RS485/232走線置于室外，易受雷擊；

3）RS485/232走線易受其他線路干擾；

二、方案詳解

? 選用殘壓很低的半導體放電管TSS，有效保護RS485/232芯片，可滿足IEC61000-4-5、GBT17626.5等浪涌標準；

? 方案中的半導體放電管TSS反應速度為ns級，既可防浪涌，又可防靜電，可滿足IEC61000-4-2、GBT17626.2等靜電標準；

? 方案中的半導體放電管TSS結電容小，信號無衰減，不影響控制線的傳輸；

? 方案在差模，共模均采用的是同型號的半導體放電管TSS，防護無死角；

? 可通過10/700μS（等效內阻40ohm）浪涌測試，靜電測試；

三、方案應用

監控/安防系統、門禁系統、鐵路信號控制燈、智能交通系統、電表/水表/儀器儀表、光端機等領域中。

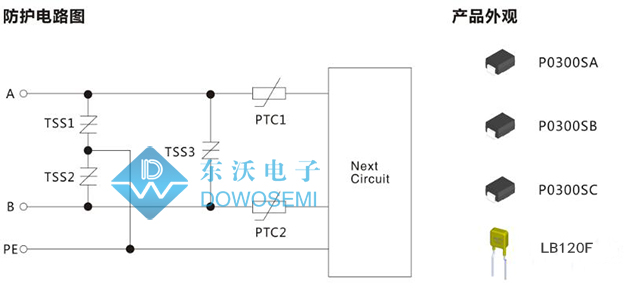

四、防護電路圖

五、保護器件注解

1）半導體放電管P0300SA

V_DRM：25V

V_S：40V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：70pF

耐10/700μS電壓沖擊能力：2KV

2）半導體放電管P0300SB

V_DRM：25V

V_S：40V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：70pF

耐10/700μS電壓沖擊能力：4KV

3）半導體放電管P0300SC

V_DRM：25V

V_S：40V

V_T：4V

I_DRM：5μA

I_S：800mA

I_T：2.2A

I_H：50mA

C_O：100pF

耐10/700μS電壓沖擊能力：6KV

4）溫度保險絲插件LB120F

最大沖擊電壓：250 V

最大沖擊電流：3 A

最大不動作電流：0.12 A
