VDSL靜電浪涌防護方案
發表日期：2019-04-22來源：www.dpxe.cn瀏覽：1808
一、應用背景
1）氣候變暖，雷雨天氣增多；
2）VDSL是一種非對稱的DSL技術；
3）在一對銅線上支持上行速率1.5Mbps～2.3Mbps，下行速率13Mbps～52Mbps；
4）有效傳輸距離在0～1.2公里范圍；
二、方案詳解
? 在變壓器前端選用通流量大，體積小的陶瓷氣體放電管GDT；
? 在變壓器后端采用結電容小，體積小的TVS；
? GDT高度不超過2mm，可焊接在PCB板背部；
? 滿足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌測試標準；
三、方案應用
交換機、PON、家庭網關、路由器；

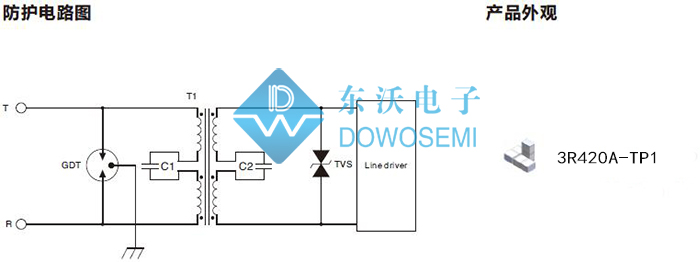

四、防護電路圖
五、保護器件詳解
陶瓷氣體放電管3R420A-TP1
直流標稱電壓（V）：420 V
沖擊擊穿電壓（1KV/μs）：< 950 V
耐脈沖沖擊電流（8/20μs）：5 KA
極間電容Cp：< 1.5 pF
絕緣電阻：> 1 GΩ
