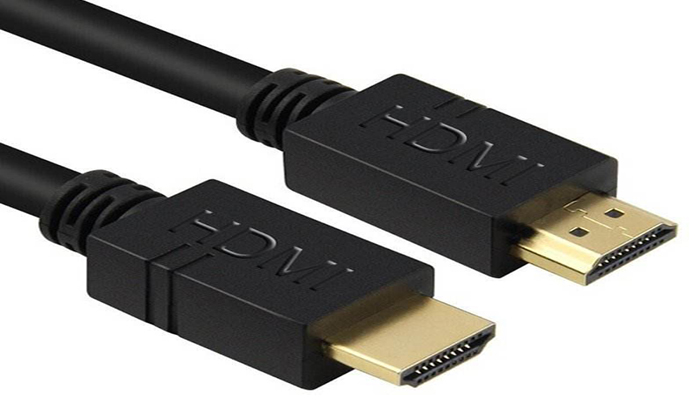

HDMI靜電浪涌防護方案
發表日期：2019-04-22來源：www.dpxe.cn瀏覽：1681
一、應用背景
1）HDMI需要支持熱插拔
2）HDMI傳輸速率較高
3）HDMI芯片脆弱，易靜電損壞
二、方案詳解
? 分別在HDMI的數據線，時鐘頻率等傳輸線用ESD靜電二極管對地做防護，鉗位靜電電壓；
? 該ESD靜電二極管的結電容小于0.8pF，在HDMI最高速率時都可以完整傳輸信號；
? 該ESD封裝為DSON-10，體積小，節約PCB空間，便于工程師設計；
三、方案應用
筆記本電腦、家用臺式電腦、工業電腦、槍機設備、機頂盒、Pad、移動手持設備、電視
、車載、DVD刻錄機、其他含HDMI端口設備；
四、防護電路圖
五、器件詳解
ESD靜電二極管DW05-4R2P-S
PPP：100W
Ipp：5A
VRWM：5.0V
VB：6.0V
IR：1uA
防靜電能力(接觸/空氣)：8KV/15KV
結電容（f=1MHz）：0.8pF
封裝：DFN-10L
