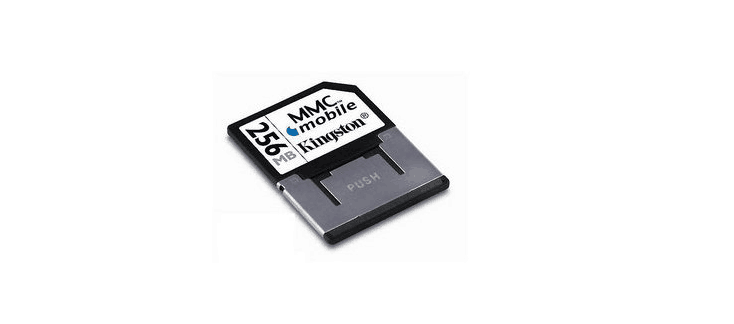

多媒體卡英文名為：Multi-Media Card，縮寫MMC，是一種小型可擦除固態存儲卡，特別應用于移動電話和數字影像及其他移動終端中。它是一種非易失性存儲器件，體積小巧、容量大、耗電量低、傳輸速度快，廣泛應用于消費類電子產品中。MMC多媒體卡也是一類經常帶電拔插的接口。眾所周知，帶電拔插會不可避免地產生ESD靜電或浪涌電流，如果不采取防護措施，極易因ESD靜電或浪涌電流而擊穿HOST相關引腳，甚至損害芯片內部核心電路，從而造成內部電路的永久損壞。接下來，高品質電路保護器件廠家及電路保護解決方案服務商東沃電子（DOWOSEMI）針對MMC多媒體卡ESD靜電浪涌問題進行防護方案設計及TVS二極管陣列（ESD二極管）選型。

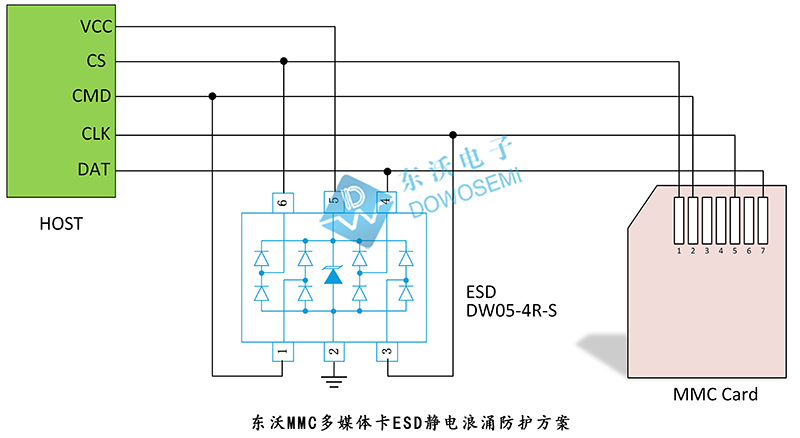

東沃MMC多媒體卡ESD靜電浪涌防護方案圖

東沃MMC多媒體卡ESD靜電浪涌防護方案說明

從東沃MMC卡ESD靜電浪涌防護方案圖中可知，MMC信號接口防護東沃電子FAE工程師推薦選用TVS二極管陣列（ESD二極管）DW05-4R-S。DW05-4R-S具有低漏電、低鉗位的特點，工作電壓5V。根據IEC 61000-4-2，它可用于提供高達±30kV（空氣放電）/±30kV（接觸放電）的ESD保護，根據IEC 61000-4-5，可承受15A（8/20us）的峰值脈沖電流，達到350W（8/20us）的峰值脈沖功率，對接口芯片提供可靠的ESD靜電和浪涌保護。MMC多媒體卡傳輸速率最大為10Mbits/s，ESD二極管DW05-4R-S結電容<2pF，保證信號傳輸?shù)耐暾裕徊捎肧OT-23-6L封裝，超小集成器件保護。除了選用ESD二極管DW05-4R-S，東沃電子FAE工程師同時也推薦采用DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-4RVLCH-E等替代物料。

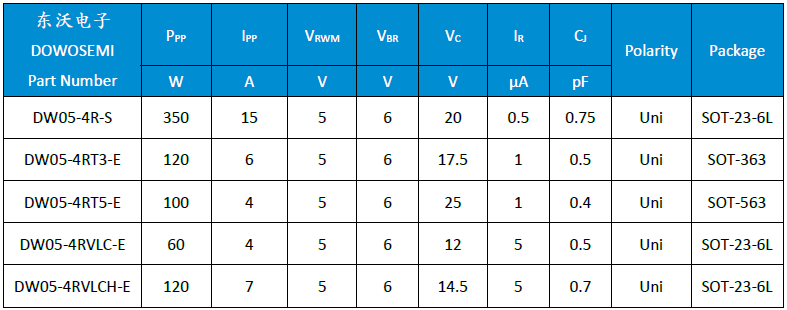

MMC多媒體卡靜電浪涌防護選用ESD二極管參數

查看東沃電子“ESD-DW05-4R-S Datasheet”、“ESD-DW05-4RT3-E Datasheet”、“ESD-DW05-4RT5-E Datasheet”、“ESD-DW05-4RVLC-E Datasheet”、“ESD-DW05-4RVLCH-E Datasheet”產品規格書可知，其具體參數詳情如下：

以上是東沃MMC多媒體卡靜電浪涌經典防護方案圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列（ESD二極管）DW05-4R-S、DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-4RVLCH-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
