智能LoRa水表ESD靜電浪涌保護推薦ESD二極管DWMB0515D2

發表日期:2023-08-28來源:www.dpxe.cn瀏覽:1466

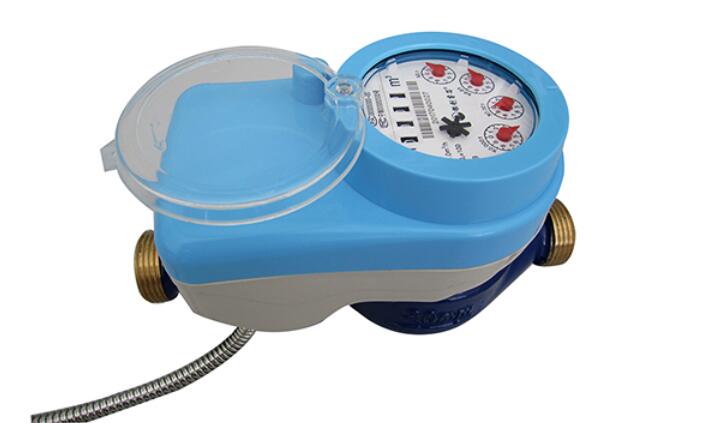

智能LoRa水表一般是在傳統電子表基礎上加上LoRa模塊,水表單片機把存儲的數據通過LoRa模塊無線傳輸到集中器,再由集中器傳到服務器中。抄表員通過上位機訪問服務器上的數據,完成抄表任務。問題來了,水表單片機和LoRa模塊之間的信號線上,如果沒有適當的防護,很容易被ESD靜電放電或浪涌脈沖打壞。那么,如何保護智能LoRa水表信號端免受靜電浪涌威脅呢?

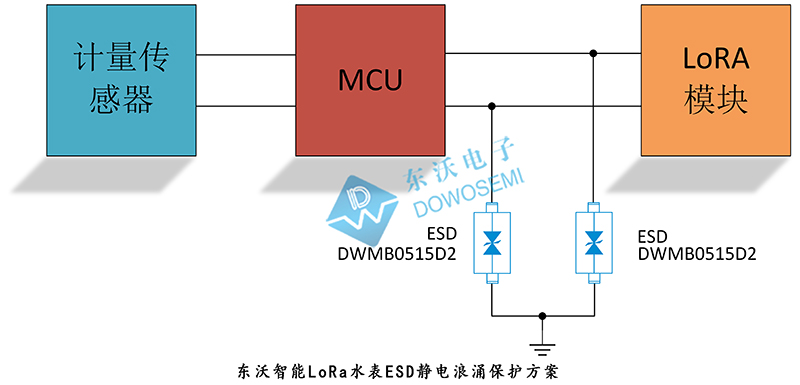

智能LoRa水表ESD靜電浪涌保護方案圖


智能LoRa水表ESD靜電浪涌保護方案說明

從智能LoRa水表ESD靜電浪涌保護方案圖中可知,針對水表單片機和LoRa模塊之間信號傳輸端口靜電浪涌問題,東沃電子技術推薦TVS二極管DWMB0515D2,能對通訊線上的瞬間沖擊脈沖和ESD靜電放電起到有效的保護作用。東沃DWMB0515D2采用雙向設計、工作電壓5V、峰值脈沖電流4A、鉗位電壓19V、漏電流0.5μA、可承受80W(8/20us)的峰值脈沖功率;0.3pF超低結電容,專用于高速信號線的ESD保護,確保高速信號的完整性;DFN1006-2小型化封裝,節省PCB面積,提高空間利用率;符合IEC 61000-4-2(靜電)±20kV(空氣)、±15kV(接觸)標準;符合UL 94V0阻燃標準。

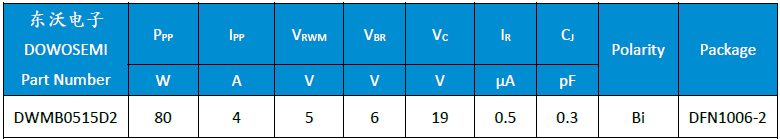

智能LoRa水表ESD靜電浪涌保護器件參數

查閱東沃電子“ESD-DWMB0515D2 Datasheet”規格書可知,ESD二極管DWMB0515D2具體電氣參數如下:

√ 工作電壓:5V
√ 擊穿電壓:6V
√ 鉗位電壓:19V
√ 峰值脈沖功率:80W
√ 峰值脈沖電流:4A
√ 漏電流:0.5uA
√ 結電容:0.3pF
√ 封裝形式:DFN1006-2


以上是東沃智能LoRa水表ESD靜電浪涌保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的ESD二極管DWMB0515D2,廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
