LVDS端口ESD靜電放電保護電路圖,TVS二極管如何選型選用?

發表日期:2023-07-14來源:www.dpxe.cn瀏覽:1824

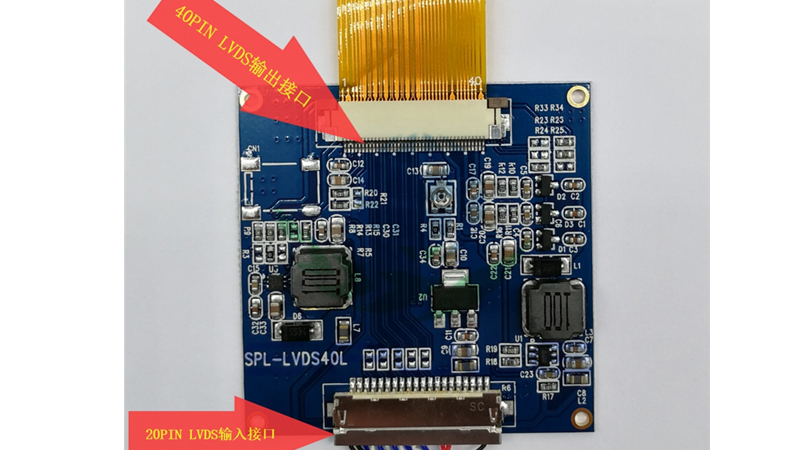

Low Voltage Differential Signaling(LVDS)是一種低壓差分信號技術接口,是美國NS公司為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。LVDS端口電路包括兩部分:驅動板側的LVDS輸出接口電路(LVDS發送器)和液晶面板側的LVDS輸入接口電路(LVDS接收器)。


在數據傳輸過程中,還必須有時鐘信號的參與,LVDS端口無論傳輸數據還是傳輸時鐘,都采用差分信號對的形式進行傳輸。所謂信號對,是指LVDS端口電路中,每一個數據傳輸通道或時鐘傳輸通道的輸出都為兩個信號(正輸出端和負輸出端)。LVDS端口廣泛應用于高速數據信號傳輸,如打印機、LCD面板與轉接板的連接等等。在日常使用中,LVDS端口芯片很容易受到ESD靜電放電威脅和損壞。因此,在LVDS端口保護電路圖設計中,需要選用合適的電路保護器件為LVDS端口保駕護航。之前,東沃電子科普過:汽車LVDS接口瞬態浪涌靜電保護方案。接下來,東沃電子要科普的是:LVDS端口ESD靜電放電保護經典方案。

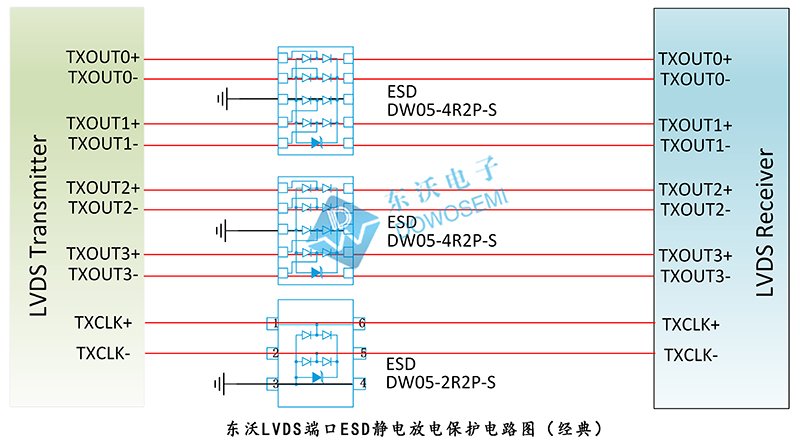

LVDS端口ESD靜電放電保護電路圖(經典)


LVDS端口ESD靜電放電保護方案說明

從電路圖可知,在LVDS端口差分數據線防護中,東沃電子技術推薦選用ESD二極管DW05-4R2P-S,4通道、工作電壓5V、最大峰值脈沖電流5A、低鉗位電壓15V、低結電容0.3pF,非常適合高速數據傳輸,保證信號完整性。DFN-10L封裝,直通式設計,方便PCB走線,減少走線彎曲,改善信號的完整性和速度。同時,ESD靜電保護器件DW05-4R2P-S符合IEC 61000-4-2 (ESD) ±18kV(空氣)、±12kV(接觸)標準。

在LVDS端口高速時鐘信號線防護中,東沃電子技術推薦選用ESD二極管DW05-2R2P-S,2通道、工作電壓5V、最大峰值脈沖電流5A、低鉗位電壓15V、低結電容0.25pF,非常適合高速數據傳輸,確保信號的完整性。DFN1610-6L小封裝設計,節約PCB空間;同時,DW05-2R2P-S符合IEC 61000-4-2 (ESD) ±25kV(空氣)、±20kV(接觸)標準。在不影響數據傳輸的前提條件下,此方案滿足 IEC 61000-4-2 Level 4 靜電放電防護需求,讓后端的電路得到有效防護。

LVDS端口ESD靜電放電保護器件參數

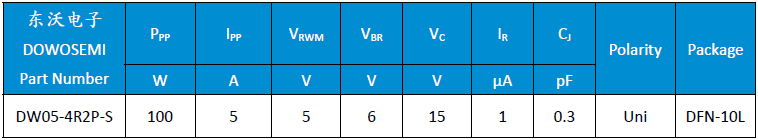

1)東沃ESD二極管DW05-4R2P-S參數

查看東沃電子“ESD-DW05-4R2P-S Datasheet”規格書可知:

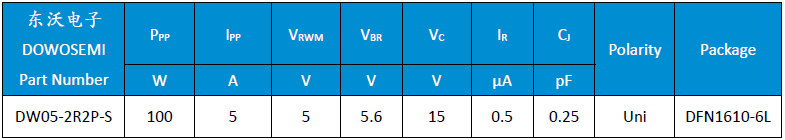

2)東沃ESD二極管DW05-2R2P-S參數

查看東沃電子“ESD-DW05-2R2P-S Datasheet”規格書可知:


以上是東沃LVDS端口ESD靜電放電保護經典方案圖,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS/ESD二極管DW05-4R2P-S和DW05-2R2P-S,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
