插件壓敏電阻標稱電壓應該怎么計算并選用?

發表日期:2022-05-20瀏覽:2134

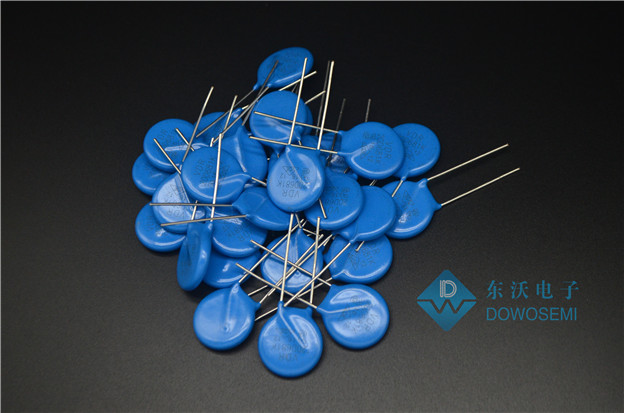

插件氧化鋅壓敏電阻選型第一步所需要確認的是MOV的標稱電壓,MOV的標稱電壓指的是在規定溫度和直流電流下,壓敏電阻兩端的電壓值。東沃電子(DOWOSEMI)推出的插件壓敏電阻MOV標稱電壓范圍為18V-1800V,電壓精度通常在±10%,能夠滿足低壓到高壓的應用需求。那么,在實際應用中,如何確認壓敏電阻的標稱電壓呢?MOV標稱電壓應該如何選取?

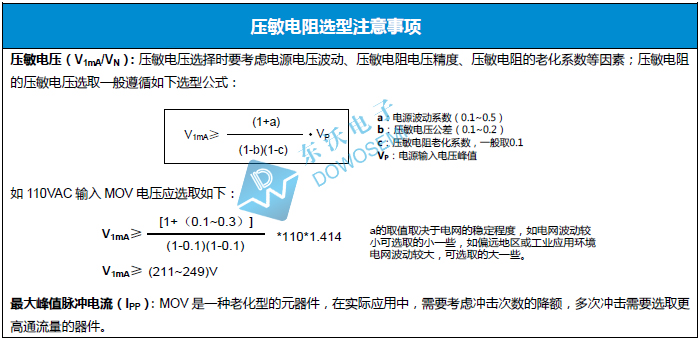

一般來講,插件氧化鋅壓敏電阻MOV常常與被保護器件或裝置并聯使用,在正常情況下,其兩端的直流或交流電壓應低于標稱電壓,即使在電源波動情況最壞時,也不應高于額定值中選擇的最大連續工作電壓,該最大連續工作電壓值所對應的標稱電壓值即為選用值。對于過壓保護方面的應用,壓敏電阻標稱電壓值應大于實際電路的電壓值,標稱電壓計算公式如下圖所示:


另外,插件氧化鋅壓敏電阻MOV選用時還必須注意:

1)必須保證在電壓波動最大時,連續工作電壓也不會超過最大允許值,否則將縮短壓敏電阻的使用壽命;

2)在電源線與大地間使用壓敏電阻時,有時由于接地不良而使線與地之間電壓上升,所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

確認好壓敏電阻MOV標稱電壓后,緊接著還需要確認MOV的浪涌電流,其值要大于產品的最大通流量;壓敏電阻的鉗位電壓要小于被保護設備承受的最大電壓;如果是用在高頻傳輸信號的線路中,還要注意結電容的選取……

插件壓敏電阻選型選用,還需要根據電路情況和設計保護需求來定奪,電路保護器件廠家東沃電子(DOWOSEMI),免費為您提供選型服務支持:136 7581 6901(微信同號)朱工
