SMA和SMAF封裝貼片二極管,有什么區別?

發表日期:2021-10-11瀏覽:19951

貼片二極管封裝形式有很多,其中最讓新手電子工程師搞不明白的是封裝SMA與SMAF的區別、封裝SMB和SMBF的區別、封裝SOD-323和SOD-323F的區別。接下來,二極管廠家東沃電子(DOWOSEMI)要分享是的:SMA與SMAF封裝貼片二極管的區別。

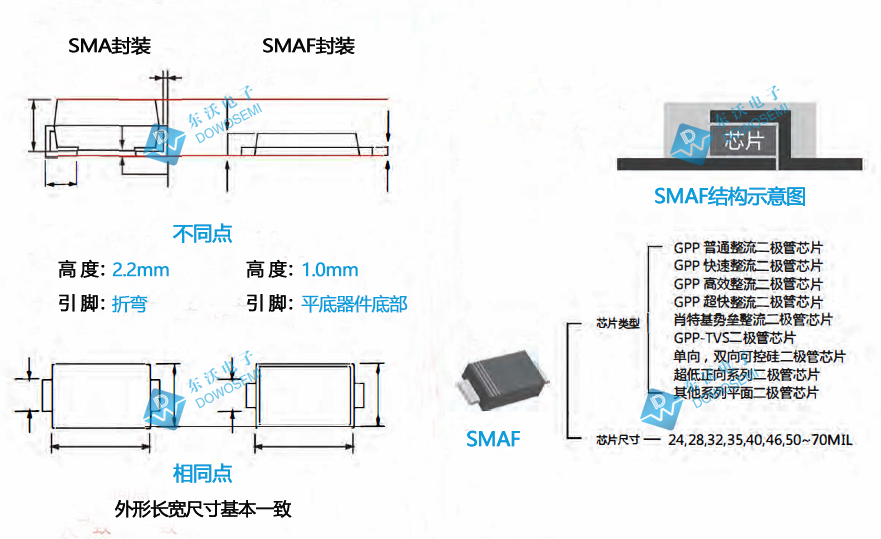

封裝SMA與SMAF的相同點

根據測量數據對比發現,封裝SMA和SMAF的外形長寬尺寸基本是一致的;

封裝SMA與SMAF的不同點

1)高度

SMA封裝二極管高度為2.2mm;SMAF封裝二極管高度為1.0mm。

2)引腳

SMA封裝二極管引腳為折彎;SMAF封裝二極管為平貼器件底部。

3)優勢

A、替代:SMAF封裝二極管可以完全替代SMA的全部規格,無需更改線路設計及PCB板。

B、超薄:厚度相比現有的SMA降低50%(從2.2mm降至1.0mm);電極的優化設計提供了更好的散熱性能;腳位外伸設計避免虛焊現象;采用平面工藝的芯片,芯片高溫可靠性大幅度提高。

C、芯片封裝涵蓋所有類型平面二極管:尺寸范圍從24MIL到70MIL,為下一步的超低正向VF系列二極管的小型化及應用奠定了基礎。

D、散熱性好:低熱阻、高結溫、高抗浪涌沖擊設計、引線平貼器件底部、散熱路徑短,實現了小體積大功率的技術突破。

E、高性價比:SMAF封裝二極管成本已向SMA封裝二極管靠攏,實現高品質、 高性價比的突破。
