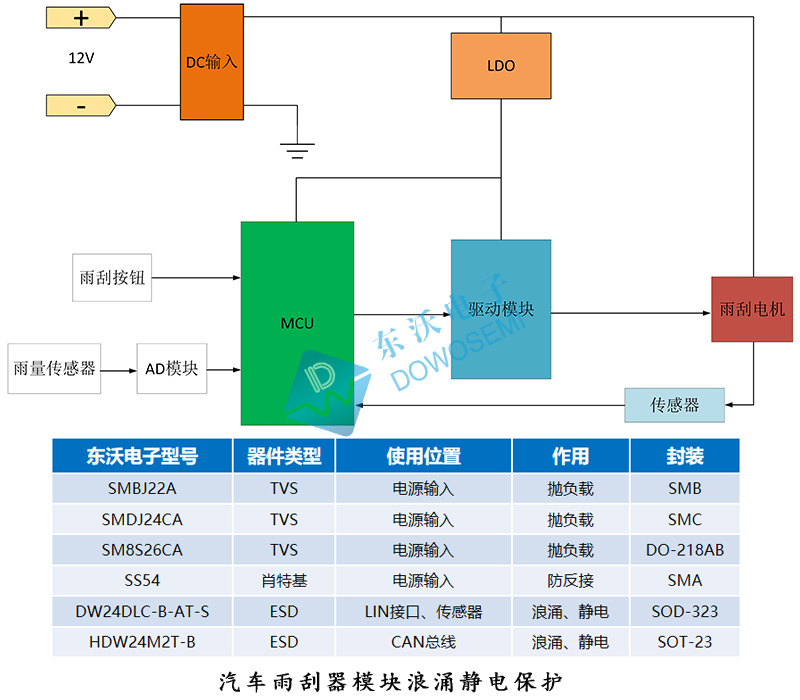

汽車雨刮器模塊浪涌靜電保護，TVS二極管如何選型選用？
發表日期：2024-01-08瀏覽：1020
之前東沃電子分享過“汽車電源輸入模塊浪涌過壓防護”和“車窗控制器模塊過電壓浪涌防護”相關的話題，本期，東沃電子要分享的是：汽車雨刮器模塊浪涌靜電保護。
汽車雨刮器DC電源輸入端浪涌過壓保護選型TVS二極管

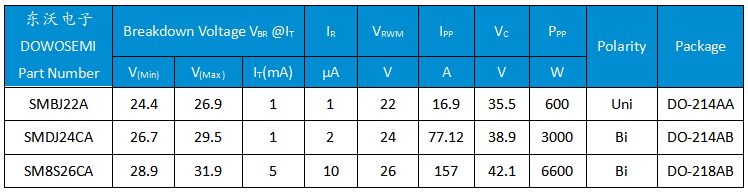

汽車雨刮器DC電源輸入端浪涌過電壓保護，東沃電子技術推薦選用TVS二極管SMBJ22A、SMDJ24CA、SM8S26CA，順利通過拋負載測試。關于TVS二極管具體參數，詳見東沃電子“TVS-SMBJ Series Datasheet”、“TVS-SMDJ Series Datasheet”、“TVS-SM8S Series Datasheet”產品規格書：
汽車雨刮器電源輸入防反接保護選型肖特基二極管

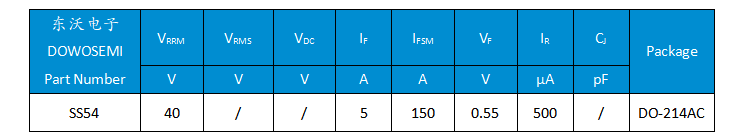

汽車雨刮器電源輸入防反接保護，東沃電子技術推薦選用肖特基二極管SS54（SMA封裝），查看東沃電子“SBD-SS52~SS520 (DO-214AC) Datasheet”產品規格書可知：
·最大正向平均整流電流：5A
·正向不重復浪涌電流：150A
·最大正向電壓 @IF=5A：0.55V
·最大反向電流：0.5mA
·封裝形式：SMA
汽車雨刮器LIN接口、傳感器浪涌靜電保護選型ESD二極管

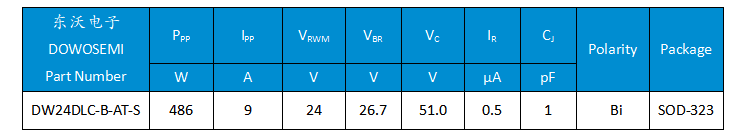

汽車雨刮器LIN接口、傳感器浪涌靜電保護，東沃電子技術推薦選用24V電壓ESD二極管DW24DLC-B-AT-S，具體參數，詳見東沃電子“ESD-DW24DLC-B-AT-S Datasheet”產品規格書：
汽車雨刮器CAN總線浪涌靜電保護選型ESD二極管

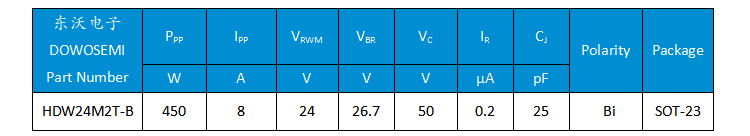

汽車雨刮器CAN總線浪涌靜電保護，東沃電子技術推薦選型HDW24M2T-B，24V電壓ESD二極管，具體參數，詳見東沃電子“ESD-HDW24M2T-B Datasheet”產品規格書：
關于汽車雨刮器模塊過電壓浪涌靜電防護及TVS二極管、肖特基二極管、ESD二極管選型相關知識就分享到這兒了，如有特殊需求，歡迎前來東沃電子探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！東沃電子生產的SMBJ22A、SMDJ24CA、SM8S26CA、SS54、DW24DLC-B-AT-S、HDW24M2T-B現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
