AC 220V交流電源接口浪涌保護防護方案詳解

發表日期:2023-03-15瀏覽:2685

AC 220V交流電源浪涌接口保護方案怎么設計?選什么電路保護器件好?220V交流(AC)電源接口浪涌防護方案圖,貴司有嗎?能推薦下嗎?AC 220V交流電源浪涌保護用壓敏電阻MOV,怎么選?在220V交流電源浪涌防護中,用什么型號的陶瓷氣體放電管GDT好?……

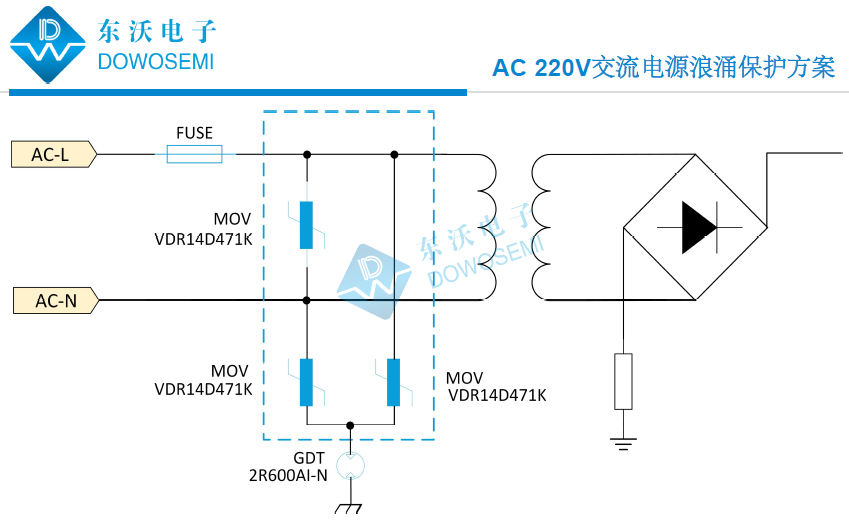

關于AC 220V交流電源接口浪涌保護,電路保護器件廠家東沃電子(DOWOSEMI)設計過很多種方案,其中最經典的方案是,相信很多電子工程師都知道需要用保險絲+壓敏電阻MOV+陶瓷氣體放電管GDT,但是具體使用什么型號呢,不同的電源所處環境和測試要求,選型還是有差異的。關于AC 220V交流電源接口浪涌保護防護經典方案如下圖所示:

AC 220V交流電源浪涌保護方案圖.jpg

1)方案優點:

此方案用于滿足220V交流電源接口的浪涌保護,根據電源所處環境選擇不同級別的保護器件,能夠滿足IEC61000-4-5 4KV-8KV不同級別的測試。

2)方案選型:

從方案圖中可以看出,選用了三顆壓敏電阻MOV(14D471K)和一顆陶瓷氣體放電管GDT(2R600AI-N)。如果是在西部電壓不穩定的區域,建議壓敏電阻選用14D561K;如果有絕緣耐壓測試需求的話,陶瓷氣體放電管需選用2500V以上系列型號產品。具體詳情,建議咨詢東沃電子FAE工程師或產品工程師。

3)方案應用:

LED路燈電源、交換機電源、空調電源、逆變電源、電腦電源、電磁爐、電飯煲等等。

關于AC 220V交流電源接口浪涌保護防護選用壓敏電阻和陶瓷氣體放電管相關的知識就分享到這兒,想了解更多,歡迎咨詢東沃電子,在線免費方案優化整改設計和電路保護器件(TVS二極管、ESD靜電保護二極管、壓敏電阻、陶瓷氣體放電管、半導體放電管、自恢復保險絲等等)選型:136 7581 6901(微信同號)朱工
