關于NXP國際品牌CAN總線接口芯片TJA1040替代，總是有很多客戶前來東沃電子咨詢，詢問是否有國產CAN總線接口芯片能夠pin to pin完美替代TJA1040（NXP恩智浦）。針對“TJA1040國產替代”這個話題，特意請教了下東沃電子FAE工程師，并推薦了一款東沃電子專業代理的國產CAN總線接口芯片：SIT1040Q。關于SIT1040Q這顆芯片，相信很多電子工程師并不陌生，要知道，在國內，SIT1040Q這顆芯片應用非常成熟，是眾多電子工程師的首選。那么，關于東沃電子代理的SIT1040Q，您了解多少呢？查看“SIT1040Q Datasheet”產品手冊可知：

SIT1040Q高速CAN總線收發器芯片描述和參數介紹

東沃電子代理的SIT1040Q是一款應用于CAN協議控制器和物理總線之間的接口芯片，可應用于卡車、公交、小汽車、工業控制等領域，速率可達到1Mbps，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰Α?/span>

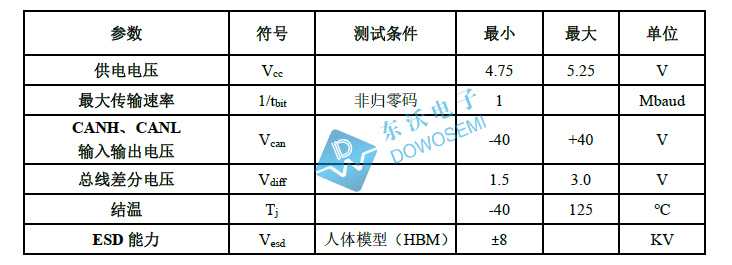

SIT1040Q參數如下：

供電電壓：5V
最大傳輸速率：1Mbps
CANH、CANL輸入輸出電壓：±40V
總線差分電壓：1.5V、3V
ESD能力：±8KV（測試條件HBM）
結溫：-40 ℃~125 ℃

SIT1040Q高速CAN總線收發器芯片特性

· 完全兼容“ISO 11898”標準；
· 符合AEC-Q100要求；
· 內置過溫保護；
· 過流保護功能；
· 顯性超時功能；
· 帶總線喚醒功能的低電流待機模式（典型值5μA）；
· 未上電節點不干擾總線；
· 至少允許110 個節點連接到總線；
· 高速CAN，傳輸速率可達到1Mbps；
· 高抗電磁干擾能力；
· 提供HVSON8 / DFN3*3-8，小外形，無引腳封裝；

SIT1040Q高速CAN總線收發器芯片引腳分布圖和內部框圖

看SIT1040Q Datasheet產品手冊可知，高速CAN總線收發器芯片SIT1040Q有兩種型號，其區別主要在于封裝：

1）SIT1040QT，SOP-8封裝；

2）SIT1040QTK，HVSON8 / DFN3*3-8封裝；

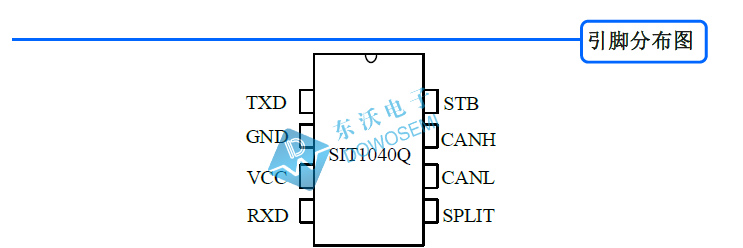

SIT1040Q芯片引腳分布下圖所示：

引腳定義：

TXD：發送器數據輸入端
GND：地
VCC：供電電源
RXD：接收器數據輸出端
SPLIT：工模穩定輸出
CANL：低電位CAN電壓輸入輸出端；
CANH：高電位CAN電壓輸入輸出端；
STB：高速與待機模式選擇，低電平為高速；

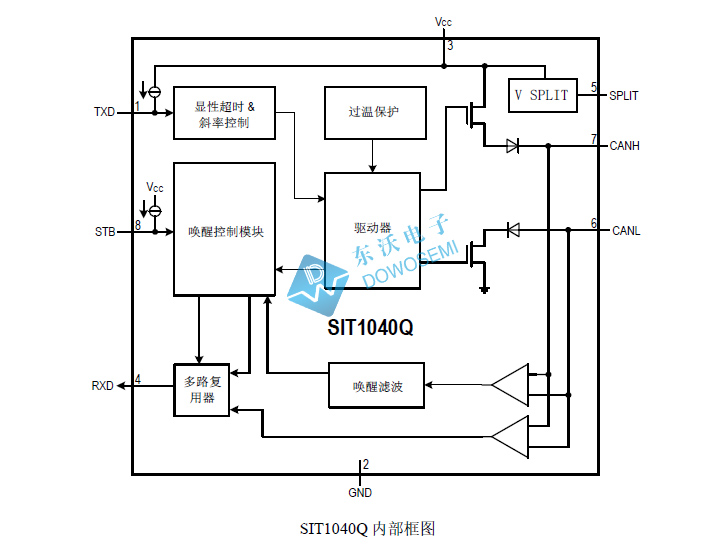

SIT1040Q芯片內部框圖如下所示：

仔細對比下TJA1040和SIT1040Q參數，就會發現，SIT1040Q芯片能夠pin to pin替代TJA1040，具體詳情，可以直接咨詢東沃電子銷售工程師： 137 5773 6996（微信同號）余工，一對一免費為您解答！
