SD15C-01FTG靜電保護TVS二極管 SOD-323 15V
發表日期：2022-06-16瀏覽：1026

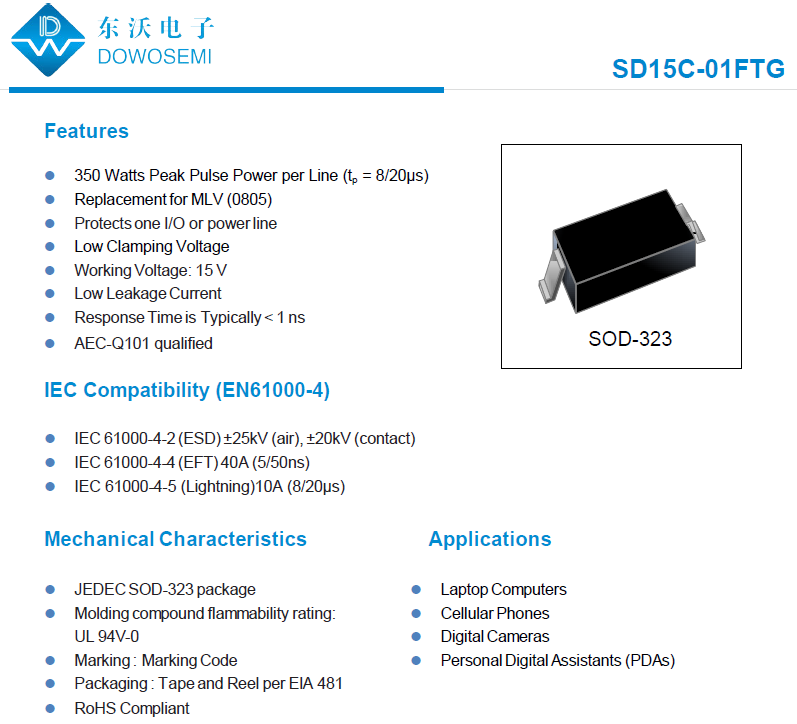

SOD-323封裝，有電子工程師也叫0805封裝，關于SOD-323（0805）封裝的靜電保護TVS二極管，相信很多電子工程師并不陌生。在各類通訊接口端口靜電防護方案中，就需要用到不同封裝的靜電保護TVS二極管，比如RS-485接口靜電防護，可以選用SOT-23封裝靜電保護TVS管SM712；CAN總線靜電保護，可以選用SOT-23封裝TVS管NUP2105L；HDMI接口靜電保護，可以選用RCLAMP0524P，封裝DFN2.5x1-10L。接下來，要介紹的是國產TVS廠商東沃電子（DOWOSEMI）推出的一款靜電保護TVS二極管SD15C-01FTG，查看東沃電子ESD-SD15C-01FTG Datasheet可知：
·350 Watts Peak Pulse Power per Line (tp = 8/20μs)
·Replacement for MLV (0805)
·Protects one I/O or power line
·Low Clamping Voltage
·Working Voltage: 15 V
·Low Leakage Current
·Response Time is Typically < 1 ns
·AEC-Q101 qualified
·IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
·IEC 61000-4-4 (EFT) 40A (5/50ns)
·IEC 61000-4-5 (Lightning)10A (8/20μs)
SD15C-01FTG靜電保護TVS參數
峰值脈沖功率 ( tp=8/20μs )：350W峰值脈沖電流 ( tp =8/20μs )：10A
反向關斷電壓：15V
最小擊穿電壓：16.7V
最大鉗位電壓：40V
最大漏電流：1uA
結電容：25pF
封裝：SOD-323
方向：雙向Bi
以上是有關SD15C-01FTG靜電保護TVS特性和參數方面的知識，就分享到這兒。若想了解SD15C-01FTG價格、交期、樣品等方面信息，直接聯系東沃電子產品經理：137 5773 6996（微信同號）余經理。
