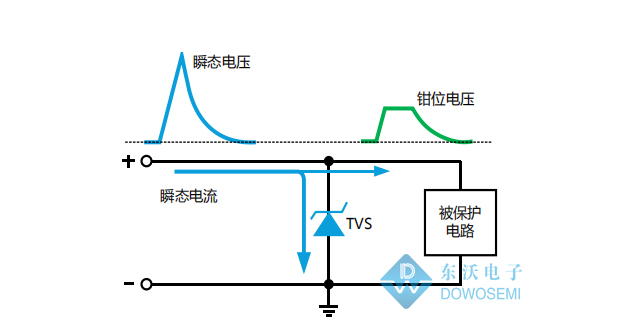

TVS瞬態抑制二極管，目前是業內備受歡迎的防浪涌過電壓保護元器件，瞬態功率大、高浪涌吸收能力、PS級響應速度是其獨有的優勢。TVS二極管，是一種寬泛的稱法，目前業內，名稱叫法比較多有：貼片TVS管、軸向引線型TVS管、雙向TVS管、單向TVS管、大功率TVS管、小功率TVS管、汽車級TVS管、高壓TVS管、低電容TVS管等等。接下來，分享的話題是有關貼片瞬態抑制TVS二極管的知識。

貼片TVS管，您知道多少？

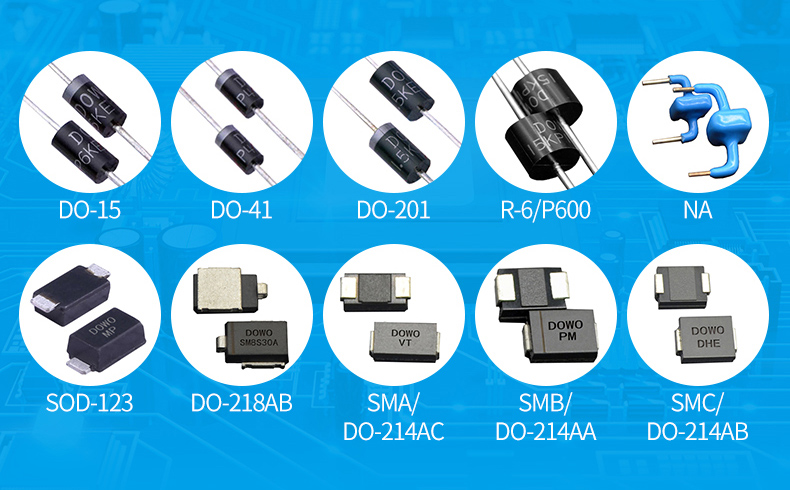

瞬態抑制TVS二極管的電氣特性，是由器件結構、摻雜濃度、襯底電阻率等方面因素決定的，同時，其浪涌功率和浪涌電流容量與P-N結面積息息相關，成正比例。封裝類型，是電路保護元器件的外觀尺寸和形狀的結合，是重要的屬性之一。瞬變抑制TVS二極管根據封裝和內部結構，可分為貼片TVS管、軸向引線型TVS管、雙列直插TVS管陣列、組件式和大功率模塊式等。

那么，問題來了，貼片TVS管，有哪些系列呢？近日，很多客戶直奔主題，詢問貼片TVS管有關的物料！貼片瞬態抑制TVS二極管型號如此多，該如何正確選型為電路安全保駕護航呢？

貼片TVS管，有哪些？

貼片TVS瞬態抑制二極管，種類繁多，型號齊全，具體有系列和常用型號有：

1）SM8S series，功率6600W，DO-218AB封裝，工作電壓10V-43V，常用型號有：SM8S18A、SM8S24A 、SM8S26CA、SM8S30A、SM8S33A……

2）SMF series，功率200W，SOD-123封裝，工作電壓5.0V-350V，常用型號有：SMF3.3A、SMF33CA、SMF36CA、SMF36A、SMF5.0CA、SMF10CA……

3）SMBJ series，功率600W，SMB/DO-214AA封裝，工作電壓5.0V-440V，常用型號有： SMBJ5.0CA、SMBJ6.5CA、SMBJ8.0CA、SMBJ15CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ30CA、SMBJ36CA、SMBJ440CA……

4）SMAJ series，功率400W，SMA/DO-214AC封裝，工作電壓5.0V-440V，常用型號有： SMAJ5.0CA、SMAJ15CA、SMAJ36CA、SMAJ440A、SMAJ440CA……

5） SMCJ series，功率1500W，SMC/DO-214AB封裝，工作電壓5.0V-440V，常用型號有：SMCJ18A、SMCJ24A、SMCJ24CA、SMCJ30CA、SMCJ33CA、SMCJ33A、SMCJ36A、SMCJ36CA、SMCJ48A、SMCJ48CA、SMCJ58A、SMCJ64CA……

6）SMDJ series，功率3000W，SMC/DO-214AB封裝，工作電壓5.0V-440V，常用型號有：SMDJ24A、SMDJ24CA、SMDJ33CA……

7） 5.0SMDJ series，功率5000W，SMC/DO-214AB封裝，工作電壓11V-440V，常用型號有：5.0SMDJ18A、5.0SMDJ18CA、5.0SMDJ24A、5.0SMDJ24CA、5.0SMDJ36A、5.0SMDJ36CA、5.0SMDJ64A、5.0SMDJ70A……

8）TPSMAJ series，功率400W，SMA/DO-214AC封裝，工作電壓10V-85V：TPSMAJ10CA、TPSMAJ33A、TPSMAJ85CA……

9）TPSMBJ series，功率600W，SMB/DO-214AA封裝，工作電壓11V-170V，常用型號有：TPSMBJ11A、TPSMBJ130CA、TPSMBJ170CA、TPSMBJ85A……

10）TPSMCJ series，功率1500W，SMC/DO-214AB封裝，工作電壓10V-78V，常用型號有：TPSMCJ33CA、TPSMCJ64CA、TPSMCJ78A……

11）TPSMDJ series，功率3000W，SMC/DO-214AB封裝，工作電壓10V-43V，常用型號有：

TPSMDJ11CA、TPSMDJ36CA、TPSMDJ43CA、TPSMDJ30A……

12）TP5.0SMDJ series，功率5000W，SMC/DO-214AB封裝，工作電壓11V-440V，常用型號有：TP5.0SMDJ11CA、TP5.0SMDJ28CA、TP5.0SMDJ51A、TP5.0SMDJ58A……

13）SM5S series，功率3600W，DO-218AB封裝，工作電壓10V-43V，常用型號有：SM5S13A、SM5S22A、SM5S33A、SM5S43A……

14）SM6S series，功率4600W，DO-218AB封裝，工作電壓10V-43V，常用型號有：SM6S15A、SM6S28A、SM6S36A……

15）SM8T series，功率6600W，DO-218AB封裝，工作電壓16V-43V，常用型號有：SM8T16A、SM8T20A、SM8T24A、SM8T43A……

以上列舉的是比較常用的貼片TVS二極管。具體需要選擇哪款型號的TVS管為電路安全保駕護航，還需要根據電路保護需求來選擇。
