12V/24V/48V直流DC電源端口浪涌過壓保護推薦TVS二極管

發表日期:2023-08-22瀏覽:3342

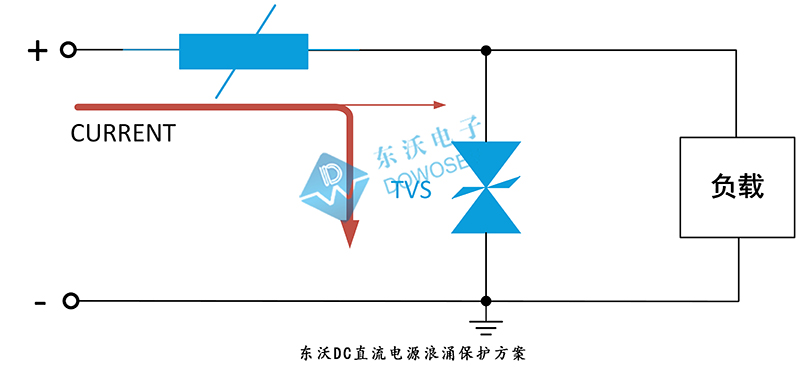

直流DC電源端口浪涌過壓防護一直都是很多新老電子工程師關注的方案之一。不管是電源端口浪涌防護還是信號接口靜電保護,浪涌靜電防護,找東沃,電路保護不迷路!東沃電子專注于研發、生產、銷售靜電保護二極管(ESD)、瞬態抑制二極管(TVS)、陶瓷氣體放電管(GDT)、壓敏電阻(MOV)、自恢復保險絲(PPTC)、半導體放電管(TSS)等全系列保護器件。同時,設有專業的EMC測試整改中心。東沃電子TVS二極管峰值脈沖承受功率范圍200W~30KW、工作電壓范圍3.3V~600V、具有極低漏電流至nA級別、響應速度快達Ps級別、鉗位電壓精準。在直流DC電源端口浪涌過壓保護方案中,常推薦選用TVS二極管做防護。東沃直流DC電源端口浪涌過壓保護方案圖如下所示:


從圖中可知,方案用于滿足12V/24V/48V直流DC電源端口浪涌過壓保護,根據電源所處環境選擇合適TVS保護器件,滿足IEC 61000‐4‐2,等級4,接觸放電8kV,空氣放電15kV。如需滿足IEC 61000‐4‐5浪涌高等級測試,東沃電子技術推薦選用大功率SMC封裝TVS二極管。

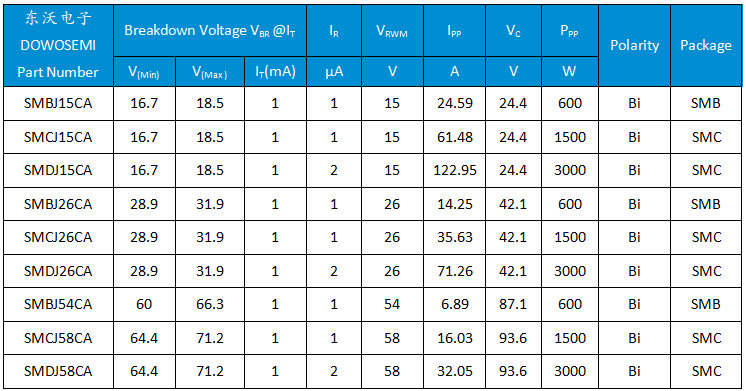

1)12V直流浪涌防護,東沃電子推薦選用TVS二極管:

√ SMBJ15CA:雙向、工作電壓15V、擊穿電壓16.7V~18.5V、鉗位電壓24.4V、峰值脈沖電流24.59A、漏電流1μA、峰值脈沖功率600W、SMB封裝;

√ SMCJ15CA:雙向、工作電壓15V、擊穿電壓16.7V~18.5V、鉗位電壓24.4V、峰值脈沖電流61.48A、漏電流1μA、峰值脈沖功率1500W、SMC封裝;

√ SMDJ15CA:雙向、工作電壓15V、擊穿電壓16.7V~18.5V、鉗位電壓24.4V、峰值脈沖電流122.95A、漏電流2μA、峰值脈沖功率3000W、SMC封裝;

2)24V直流浪涌防護,東沃電子推薦選用TVS二極管:

√ SMBJ26CA:雙向、工作電壓26V、擊穿電壓28.9V~31.9V、鉗位電壓42.1V、峰值脈沖電流14.25A、漏電流1μA、峰值脈沖功率600W、SMB封裝;

√ SMCJ26CA:雙向、工作電壓26V、擊穿電壓28.9V~31.9V、鉗位電壓42.1V、峰值脈沖電流35.63A、漏電流1μA、峰值脈沖功率1500W、SMC封裝;

√ SMDJ26CA:雙向、工作電壓26V、擊穿電壓28.9V~31.9V、鉗位電壓42.1V、峰值脈沖電流71.26A、漏電流2μA、峰值脈沖功率3000W、SMC封裝;

3)48V直流浪涌防護,東沃電子推薦選用TVS二極管:

√ SMBJ54CA:雙向、工作電壓54V、擊穿電壓60V~66.3V、鉗位電壓87.1V、峰值脈沖電流6.89A、漏電流1μA、峰值脈沖功率600W、SMB封裝;

√ SMCJ58CA:雙向、工作電壓58V、擊穿電壓64.4V~71.2V、鉗位電壓93.6V、峰值脈沖電流16.03A、漏電流1μA、峰值脈沖功率1500W、SMC封裝;

√ SMDJ58CA:雙向、工作電壓58V、擊穿電壓64.4V~71.2V、鉗位電壓93.6V、峰值脈沖電流32.05A、漏電流2μA、峰值脈沖功率3000W、SMC封裝;


以上是12V/24V/48V直流DC電源端口浪涌過壓保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的瞬態抑制TVS二極管SMBJ15CA、SMCJ15CA、SMDJ15CA、SMBJ26CA、SMCJ26CA、SMDJ26CA、SMBJ54CA、SMCJ58CA和SMDJ58CA,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
