汽車專用TVS二極管SDP系列，品牌東沃DOWO，型號齊全
發表日期：2023-04-03瀏覽：1057

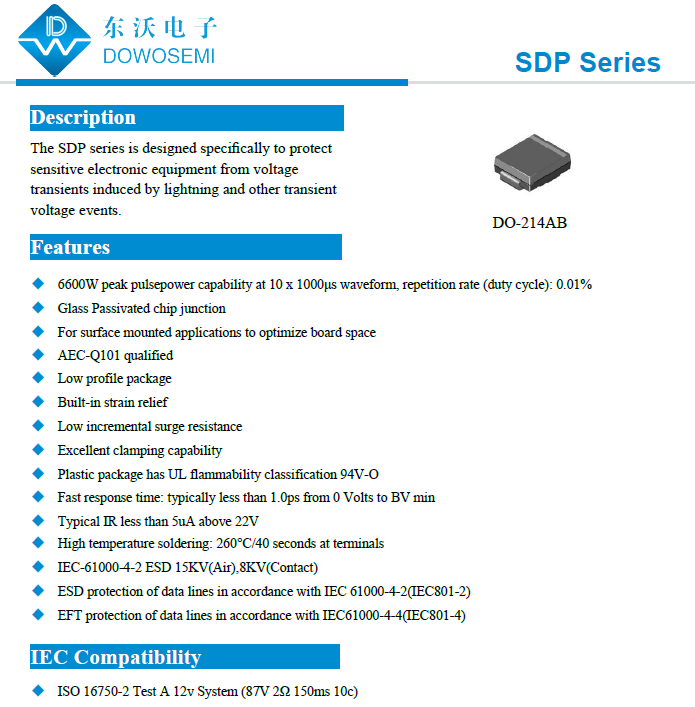

國產TVS二極管廠家東沃電子（DOWOSEMI）新推出的SDP系列瞬態抑制TVS二極管，DO-214AB（SMC）封裝、6600W功率，符合AEC-Q101標準認證，IEC兼容ISO 16750-2 Test A 12v System (87V 2Ω 150ms 10c)，汽車電子產品專用電路保護器件。近日發現，常有客戶前來咨詢SDP系列TVS二極管。那么，關于SDP系列TVS二極管，您知道多少呢？查閱東沃電子“TVS-SDP Series Datasheet”產品手冊可知：
一、SDP系列汽車專用TVS二極管特性
√ 6600W peak pulsepower capability at 10 x 1000μs waveform, repetition rate (duty cycle): 0.01%√ Glass Passivated chip junction
√ For surface mounted applications to optimize board space
√ AEC-Q101 qualified
√ Low profile package
√ Built-in strain relief
√ Low incremental surge resistance
√ Excellent clamping capability
√ Plastic package has UL flammability classification 94V-O
√ Fast response time: typically less than 1.0ps from 0 Volts to BV min
√ Typical IR less than 5uA above 22V
√ High temperature soldering: 260°C/40 seconds at terminals
√ IEC-61000-4-2 ESD 15KV(Air),8KV(Contact)
√ ESD protection of data lines in accordance with IEC 61000-4-2(IEC801-2)
√ EFT protection of data lines in accordance with IEC61000-4-4(IEC801-4)
二、SDP系列汽車專用TVS二極管型號
東沃（DOWO）品牌SDP系列TVS管有單向（Uni）和雙向（Bi）之分，型號齊全：
1）單向（Uni）TVS管：SDP17A、SDP18A、SDP20A、SDP22A、SDP24A、SDP26A、SDP28A、SDP30A、SDP33A、SDP36A、SDP40A、SDP43A、SDP45A、SDP48A、SDP51A、SDP54A、SDP58A、SDP60A、SDP64A、SDP70A、SDP75A、SDP78A、SDP80A、SDP85A；
2）雙向（Bi）TVS管：SDP17CA、SDP18CA、SDP20CA、SDP22CA、SDP24CA、SDP26CA、SDP28CA、SDP30CA、SDP33CA、SDP36CA、SDP40CA、SDP43CA、SDP45CA、SDP48CA、SDP51CA、SDP54CA、SDP58CA、SDP60CA、SDP64CA、SDP70CA、SDP75CA、SDP78CA、SDP80CA、SDP85CA；
三、SDP85CA汽車專用TVS二極管參數
· 反向截止電壓：85V· 最小擊穿電壓：94.40V
· 最大擊穿電壓：104.00V
· 測試電流：5mA
· 鉗位電壓：137.0V
· 漏電流：5uA
· 峰值脈沖功率：6600W
· 峰值脈沖電流：48.2A
· 封裝形式：DO-214AB/SMC
關于汽車專用TVS二極管SDP系列相關的知識就分享到這兒！東沃電子（DOWOSEMI）推出的瞬態抑制TVS二極管，封裝多樣、型號齊全、可靠穩定、廠家價格、交期迅速，可pin to pin完美替代威世VISHAY、安森美ON、力特LITTLEFUSE、Semtech、Protek、ST等各大國際品牌對應的物料型號。對于常用、暢銷型的TVS二極管，東沃電子常年備有現貨、交期迅速、支持小批量試產，免費提供樣品。同時，東沃電子還免費為廣大新老客戶提供電路保護器件選型、EMC測試及電路設計或整改方案服務，竭誠歡迎廣大客戶前來咨詢：136 7581 6901（微信同號）朱工
